O refletor LED para campo de futebol é um discreto protagonista da paixão nacional, ilumina o espetáculo dos jogos e garante que as torcidas e os jogadores acompanhem cada lance dentro de campo.
A questão que não passa pela cabeça das pessoas é: Qual refletor LED usar para iluminar um campo de futebol e qual a importância de uma iluminação eficiente nos estádios.
Pois essa é a hora de você brilhar intensamente, aprendendo como fazer a melhor iluminação para campo de futebol. Os detalhes fundamentais para garantir que todos mantenham o foco na bola você encontra neste post. Confira!
Qual a importância da iluminação em um campo de futebol
Como em todos os projetos luminotécnicos, algumas recomendações são essenciais na hora de iluminar um campo de futebol.
Por serem locais que terão constante tráfego de pessoas e até mesmo com partidas de jogos que serão transmitidas pela televisão, alguns fatores devem ser analisado para a escolha dos refletores LED que irão compor a iluminação do estádio, são eles:
- A iluminação não deve interferir no meio ambiente, entorno ou vizinhança, limitando a difusão dos fachos de luz e ofuscamento do campo de jogo, tanto dentro como fora do estádio;
- Os atletas, comissão técnica e equipe do evento necessitam de iluminação em sua forma mais clara e com alto desempenho;
- Os espectadores necessitam visualizar de forma clara o evento, placares e todas as atividades que se desenvolvem no campo e ao redor com todo o conforto visual, livres de ofuscamento e difusão excessiva de luz;
- A imprensa deve ter condição de alta qualidade de transmissão por vídeo, com iluminação balanceada e livres de sombras e ofuscamento.
Por esses fatores, é tão importante escolher um refletor LED que não gere problemas dentro ou fora do campo de futebol, possuam ângulos de iluminação corretos e principalmente, não ofusquem as pessoas ou causem sombras no campo.
Como fazer a iluminação de um campo de futebol?
Agora que já mencionamos a importância de ter uma boa iluminação nos estádios e campos de futebol, é importante citar quais passos são essenciais para a fazer a iluminação do campo, desde de itens como a escolha do refletor LED, altura de instalação, normas vigentes até a quantidade de LUX exigida para as áreas do campo e outros setores do estádio.
Para a criação de um projeto luminotécnico para campo de futebol deve conter as seguintes informações: tamanho do campo, altura dos postes de iluminação, intensidade da luz necessária e as necessidades de transmissão de TV. Assim, será mais fácil realizar o projeto demonstrando os melhores ângulos, quantidade de refletores LED necessários, e até mesmo, se será necessário ajustes na alturas dos postes de iluminação devido a problemas de ofuscamento que poderão ocorrer.
Altura dos Refletores LED

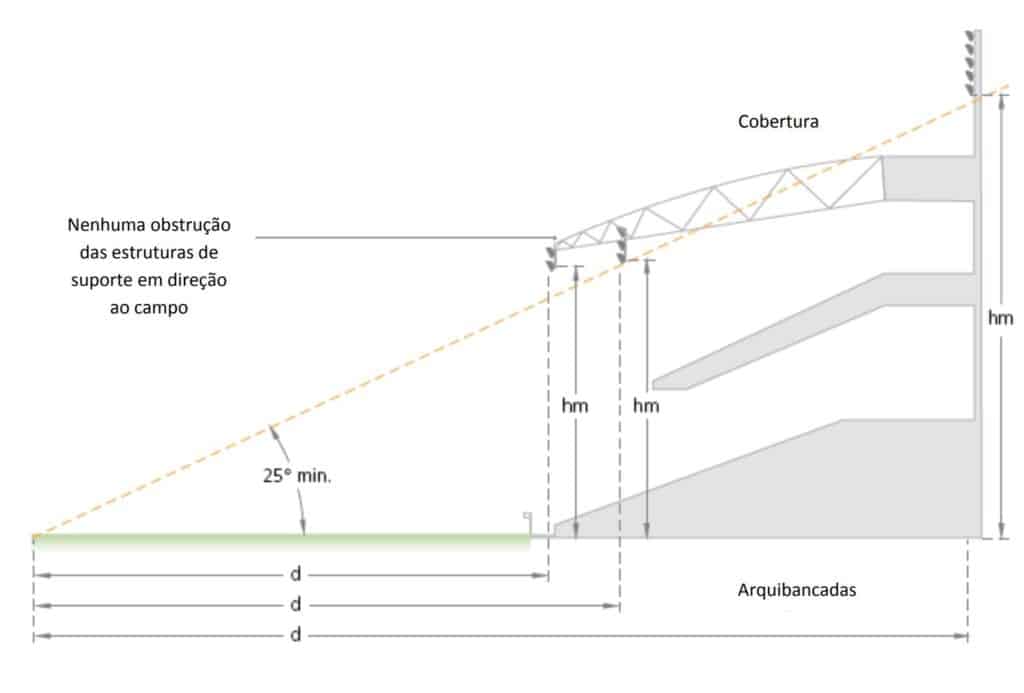

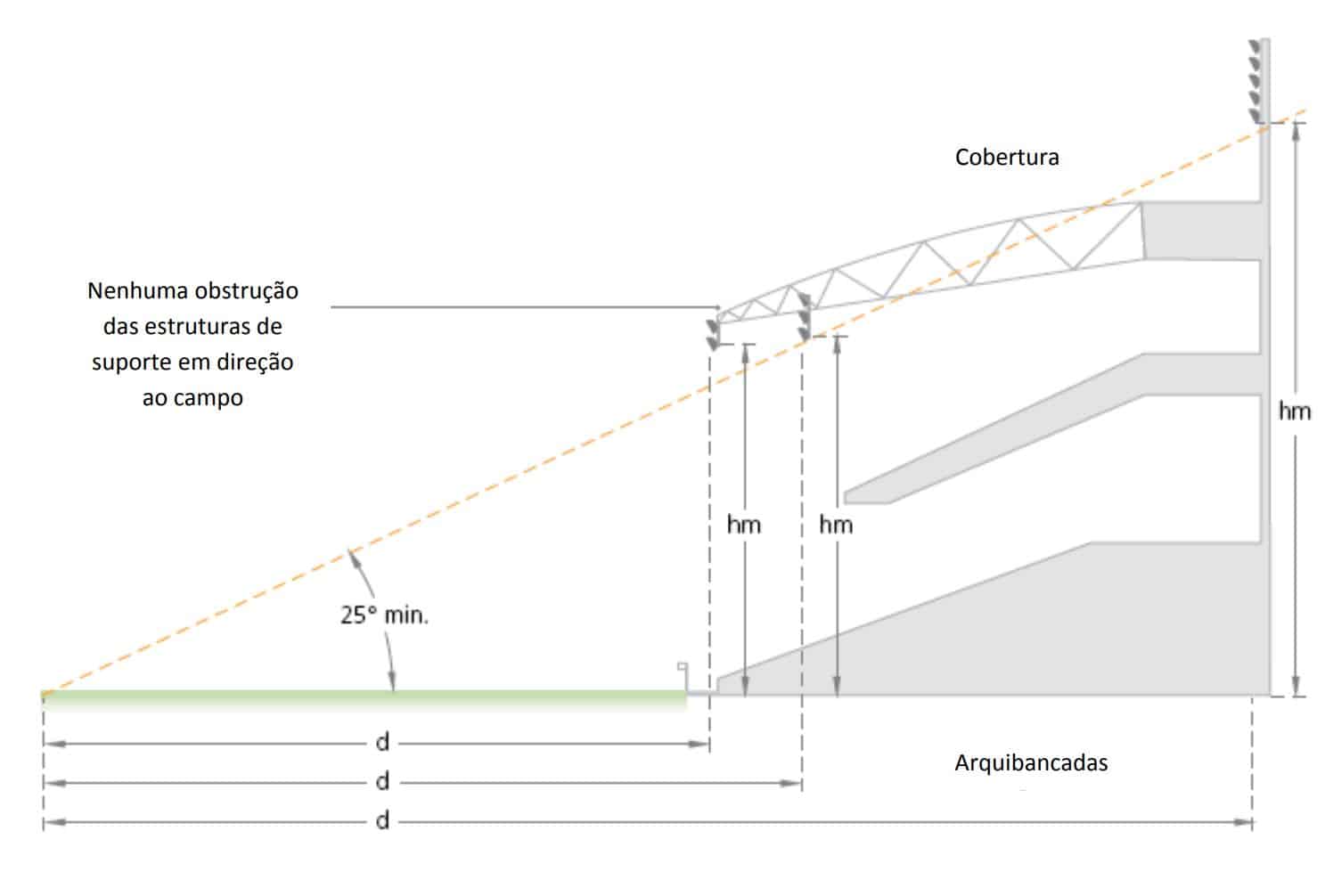

De acordo com a FIFA (Federação Internacional de Futebol), a altura de montagem de projetores e refletores LED é essencial para o sucesso do projeto de iluminação esportiva. De acordo com as normas determinadas, o ângulo mínimo que determina a altura de montagem dos refletores para as linhas laterais, sendo de 25 graus sobre a horizontal do campo, iniciando o ângulo a partir da linha lateral oposta para os projetores mais altos, e ângulo máximo 45o em relação a linha lateral mais próxima para os projetores mais baixos.
Controle de Sombras
Um grade desafio na iluminação de campo de futebol, é no que diz respeito as linhas de sombras, esse fator é fundamental no projeto luminotécnico para campos de futebol. Afim de eliminar as sombras ou limitá-las ao máximo, assim não irão interferir na transmissão dos jogos.
Ofuscamento
Os níveis de ofuscamento determinados pela FIFA possuem um aspecto controverso. Baseada na norma européia EN12193, a norma estabelece requisitos de iluminação para diversos tipos de eventos esportivos, incluindo futebol, tênis, basquete, vôlei e muitos outros; tanto para ambientes internos e externos.
Afim de estabelecer determinações de segurança e qualidade da iluminação, a norma estabelece padrões de níveis de ofuscamento. Alguns fatores que influenciam no ofuscamento e que devem ser considerados no projeto luminotécnico são:
- Ângulos de visão (instalação de projetores);
- Controle de intensidade dos projetores (é obrigatório o uso de marcas e modelos que permitam o controle do faixo);
- Ângulo máximo de inclinação dos projetores: deve ser menor que 70 graus.
Qual a quantidade de lux ideal para um campo de futebol? - Intensidade luminosa
A intensidade de LUX mínima de iluminação recomendada pela FIFA é de 500 LUX para jogos noturnos e a partir de 800 LUX para transmissão de TV. Mas essa intensidade pode variar de acordo com as necessidades de cada local.
Porém, pensando em um refletor para campo de futebol existe uma variação de acordo com o tamanho e a finalidade da atividade a ser realizada no local, como podemos ver na tabela abaixo:
| Campo de Futebol | Quantidade de LUX recomendada |
|---|---|
|
Recreativo |
300 LUX |
|
Profissional |
500 LUX |
|
Profissional televisionado* |
1000 LUX ou de acordo com a especificação de cada torneio. |
*Principalmente os jogos televisionados precisam ter uma iluminação que não apresente flicker (LED piscando), pois isso irá prejudicar a filmagem e consequentemente a transmissão do vídeo.
Outro ponto importante que deve ser avaliado, é a quantidade de luz refletida para fora do campo afim de evitar poluição visual por iluminação difusa com escape de luz e o clarão, considerado o brilho excessivo no campo normal de visão de pedestres e motoristas fora do estádio. Os valores podem ser vistos na tabela abaixo:
| Ângulo de iluminação | Distância do perímetro do estádio | LUX |
|---|---|---|
|
Escape Horizontal |
50m do perímetro do estádio |
25 LUX |
|
Escape Horizontal |
200m mais longe |
10 LUX |
|
Máximo Vertical |
50m do perímetro do estádio |
40 LUX |
|
Máximo Vertical |
200m do perímetro do estádio |
20 LUX |
Quais as normas de iluminação para campo de futebol?
Atender às normas de iluminação, em ambientes externos e internos, evita imprevistos e retrabalhos, além de economizar tempo e dinheiro. E, principalmente, garante eficácia ao projeto e alinhamento às exigências.
Para iluminação em campos de futebol e estádios, algumas normas são determinadas. São elas:
- ABNT NBR 5101:2012 – Iluminação de campos de futebol
A norma estabelece os requisitos mínimos para a iluminação de campos de futebol, visando garantir as condições adequadas de visibilidade e segurança durante a prática do esporte. Os principais pontos abordados pela norma são:
– Definição dos tipos de campos de futebol, analisando as dimensões e as categorias das competições esportivas;
– Níveis mínimos de LUX para cada tipo de campo de futebol, em pontos específicos do campo, considerando também a uniformidade da iluminação;
– Indicações para a escolha dos equipamentos de iluminação, considerando a eficiência luminosa, o índice de reprodução de cores, o ângulo de abertura do feixe luminoso, entre outros aspectos relevantes;
– Recomendações para a instalação dos equipamentos de iluminação, considerando a altura e distância entre os postes, a orientação das luminárias e outras condições que possam interferir na qualidade da iluminação;
– Métodos para a medição do LUX e da uniformidade da iluminação em campo de futebol. - ABNT NBR 8837:1995 – Instalações elétricas em campos de futebol – (cancelada em outubro de 2012)
A norma estabelecia condições mínimas para instalações elétricas dos campos de futebol, como a proteção contra choques elétricos, a adequação de materiais e equipamentos, disposição dos circuitos elétricos, proteção contra sobrecargas e curto-circuito e dispositivos de segurança. Os principais pontos que a norma abordava eram:
– Especificação das características elétricas dos equipamentos utilizados nos campos de futebol, como as torres de iluminação, placar eletrônico, sistema de som, entre outros;
– Exigências de segurança para as instalações elétricas, como a distância mínima entre os postes de iluminação e as estruturas adjacentes, aterramento adequado dos equipamentos elétricos, entre outros;
– Requisitos de proteção contra sobrecarga e curto-circuito nos circuitos elétricos;
– Procedimentos de inspeção e manutenção das instalações elétricas dos campos de futebol. - Portaria nº 001/2016 da Confederação Brasileira de Futebol (CBF)
A Portaria nº 001/2016 estabelece algumas normas técnicas para a iluminação de campos de futebol e estádios utilizados em competições organizadas CBF, normas que devem ser seguidas pelos clubes e federações que desejam sediar jogos oficiais. As principais exigências estabelecidas são:
– O campo deve ter, no mínimo, quatro torres de iluminação, cada uma com no mínimo seis projetores de 2.000 watts, totalizando uma potência mínima de 48.000 watts;
– A média exigida é de 800 LUX no plano horizontal do campo e de 500 LUX no plano vertical;
– O índice de uniformidade de iluminação no campo deve ser de no mínimo 0,7;
– A temperatura de cor deve ser entre 4.000 e 6.000 Kelvin;
– O sistema de iluminação deve permitir ajuste de intensidade luminosa.
Qual é o melhor refletor para campo de futebol?
Para realizar a escolha do melhor refletor LED para campo de futebol e estádios, o ideal é realizar um projeto de iluminação com uma empresa que leva em consideração os aspectos técnicos de acordo com as determinações e normas citadas. Abaixo, algumas características básicas das regulamentações vigentes:
- Temperatura de Cor: o valor indicado gira em torno de 5000 Kelvin;
- Índice de Reprodução de Cor: reprodução mínima (RA) de 80%;
- Iluminância em LUX: o valor depende do tamanho e finalidade do campo de futebol;
- Projetores LED: é recomendado o uso de ângulos de iluminação fechados para evitar ofuscamento;
- Refletores LED: existe a restrição de não ultrapassar o ângulo de inclinação de 70º.
A FIFA também prevê a viabilidade e a necessidade de instalar geradores para fazer alimentação de emergência, evitando que os jogos parem por queda de luz.
Outros aspectos que também devem ser avaliados para seguir as normas de iluminação em locais de práticas esportivas no geral:
- Ofuscamento: Para isso, é importante analisar as normas para cada projeto, tendo em vista que o índice (UGR) varia de acordo com os tipos de quadras. Como quadras poliesportivas, campos society e gramados;
- Dimensões e tipo de ambiente esportivo: Afinal, isso vai interferir diretamente no ângulo de iluminação, na capacidade de iluminação em lúmens dos refletores e na distribuição luminosa.
Escolher uma empresa leva em consideração os requisitos acima para realizar o projeto de iluminação é fundamental para garantir a escolha dos melhores refletores do mercado, que garantem alta durabilidade, conforto visual adequado e garantia de 5 anos.
Por que escolher um refletor de LED para iluminar um campo de futebol?
Caso você ainda não saiba o que usar para iluminar um campo de futebol, considere o uso da iluminação LED. Refletores de LED são alternativas ideais, independentemente do local do seu projeto.
Afinal, a tecnologia dessa iluminação concentra benefícios múltiplos para todos. E isso independe de onde você planeje iluminar. Confira, abaixo, quais são as vantagens em contar com a instalação do refletor para campo de futebol com tecnologia LED:
- economia na conta de luz, pois as refletores LED são notoriamente econômicos;
- os refletores LED são duráveis e resistentes contra todo tipo de evento – como chuvas, mudança brusca de temperatura ou mesmo contra impactos e vibrações e por esse motivo, devem possuir índice de proteção IP66;
- o conforto visual, sem ocorrer ofuscaneto também é perceptível;
- não há a necessidade de aguardar o aquecimento da luminária para acendê-la.
Sem falar, é claro, do potencial de iluminação do refletor LED para campo de futebol. E da questão de sustentabilidade, as luminárias LED não usam metais pesados na composição, e da longa vida útil desses produtos.
Assim, o refletor para campo de futebol com tecnologia LED se mostra um investimento assertivo para o seu projeto.
O que levar em consideração para escolher um refletor LED para campo de futebol?
Entenda o que levar em consideração na hora de planejar a aquisição e instalação do seu projeto luminotécnico utilizando refletores para campo de futebol:
- Iluminamento (LUX): No caso de um campo de futebol, pode variar de acordo com o uso, para competições amistosas o padrão é 300 lux e para campo de futebol profissional é recomendado 500 lux.
- cor da luz: a luz branca fria pode ser a melhor opção, (entre 4.200 e 6.200K), para não interferir no espetáculo e garantir boa visibilidade a qualquer hora;
- segurança: Avalie a garantia, tempo de vida útil e IP do refletor. Afinal, você necessita de um produto confiável, resistente e com longa vida útil.
E como usar refletor de LED para campo de futebol? Na Luter LED, você encontra ampla variedade de produtos. Temos uma seleção profissional de refletores LED que entram em campo com você, e entram para ganhar!
Quer saber mais sobre o melhor tipo de refletor para campo de futebol ou até mesmo as opções de refletores para quadras esportivas?
Conheça os produtos da categoria de refletores Luter LED e faça um upgrade no seu projeto de iluminação!
Conclusão
Falamos, até aqui, sobre os pontos de atenção ao considerar um refletor para campo de futebol. Que essas dicas tenham ajudado você a planejar o seu projeto, mas lembre-se que estamos sempre ao alcance.
