Tipos de Painel de LED: exemplos, formatos e dicas de como escolher

A medida certa depende do forro e da atividade, mas é o fluxo luminoso, e não o tamanho do painel de LED, que garante um projeto eficiente.

Escolher entre os tamanhos de painel de LED disponíveis parece uma decisão só de medida, mas envolve três variáveis que costumam ser confundidas: o tipo de instalação, a compatibilidade com o forro e o fluxo luminoso que a atividade exige. Errar em qualquer uma delas gera retrabalho, sombra ou consumo desnecessário.

Um painel grande demais para o forro não encaixa; um pequeno demais deixa o ambiente escuro; e dois painéis do mesmo tamanho podem entregar quantidades de luz bem diferentes. Este conteúdo organiza os tipos, as dimensões, o cálculo e os critérios técnicos para você decidir com segurança.

Índice

• Painel de LED de iluminação x painel de vídeo: não confunda
• Tipos de painel por instalação
• Tamanhos de painel de LED: quais as medidas disponíveis?
• Forro modular ou gesso: a medida muda?
• Quantos lúmens o ambiente precisa por atividade?
• Como calcular quantos painéis um ambiente precisa?
• Temperatura de cor: qual usar em cada ambiente?
• Retrofit: trocar a calha fluorescente por painel de LED
• Características técnicas e durabilidade
• Por que um painel de LED pisca ou queima?
• Boas práticas para prolongar a vida útil
• Engenharia aplicada Luter LED: escolha pelo resultado por projeto, não apenas pela medida
• Perguntas frequentes

Painel de LED de iluminação x painel de vídeo: não confunda

Antes das medidas, uma distinção importante. Existem dois produtos diferentes com nome parecido: o painel de LED de iluminação, que é uma luminária de teto para iluminar ambientes, e o painel de LED de vídeo (telão ou display), usado para exibir imagens. Este conteúdo trata do primeiro. As medidas, os formatos e os critérios abaixo se referem à luminária painel de LED, não a telões, que seguem outra lógica de módulos e resolução.

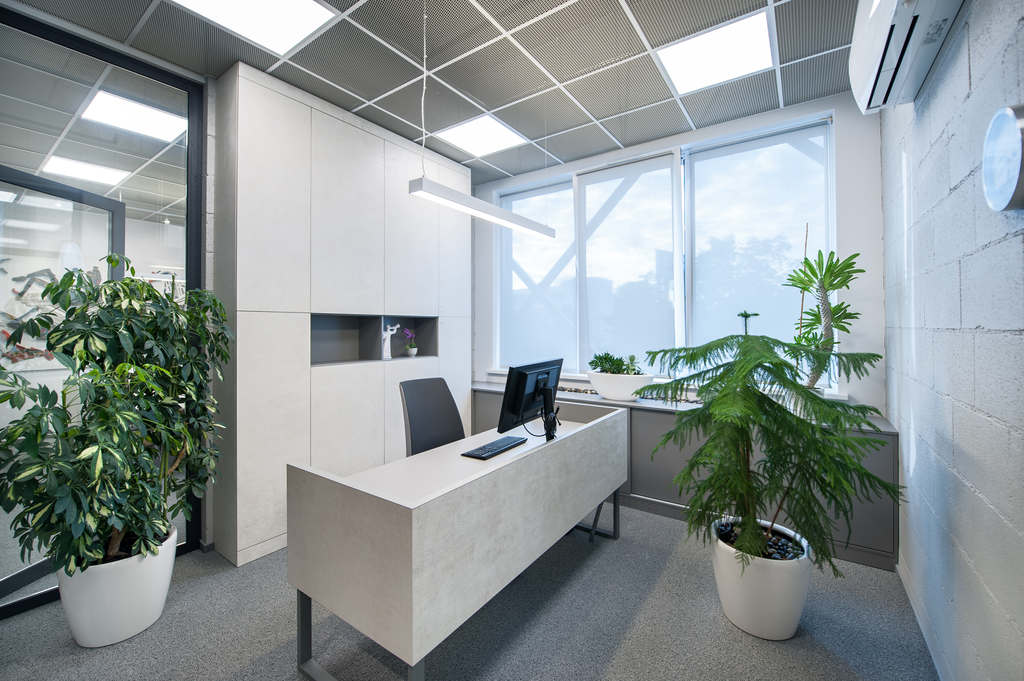

Tipos de painel por instalação

A forma de instalação define a compatibilidade com o teto, o acabamento e o próprio tamanho a escolher:

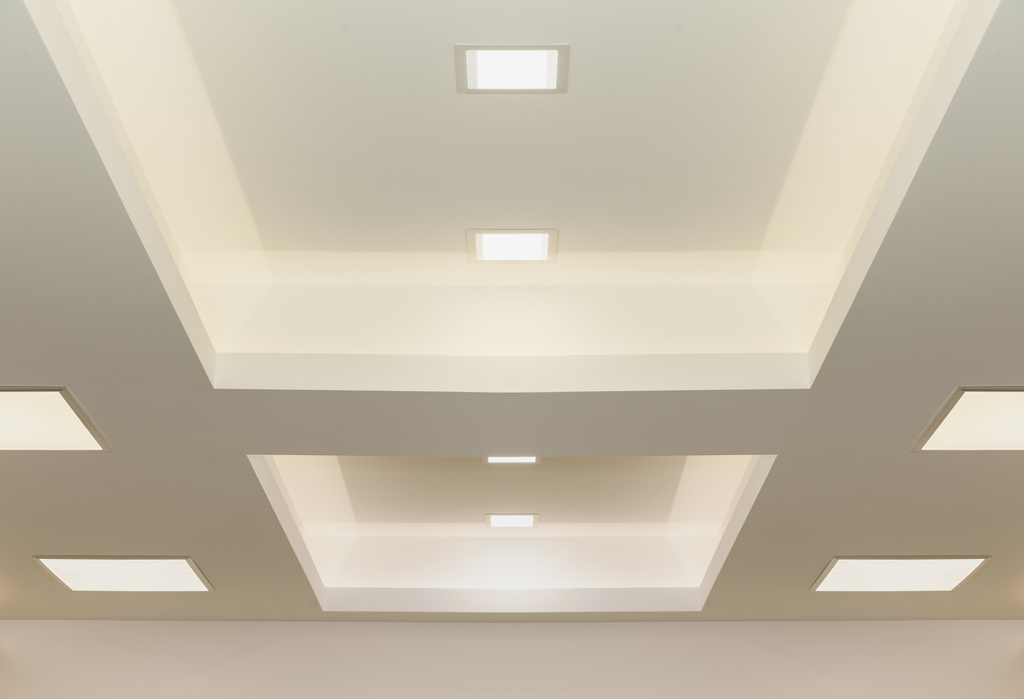

• Painel de embutir: instalado sob a superfície do teto, com perfil fino e aspecto discreto. Compatível com forro modular, PVC, madeira e gesso, permite composições diferenciadas de iluminação. É o caso da luminária painel downlight LED quadrada de embutir.

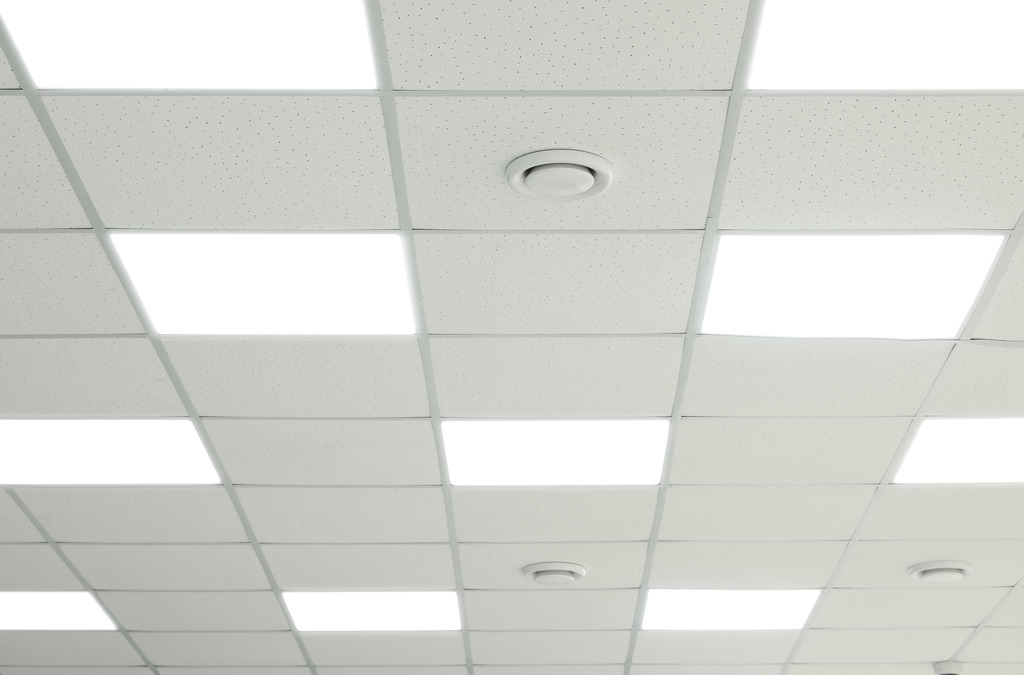

• Painel para forro modular: instalação direta, sem recortes ou adaptações, encaixando no lugar de uma placa. Entrega alta eficiência luminosa e energética, indicado para projetos que exigem praticidade e durabilidade.
• Painel de sobrepor: fixado sobre a superfície, sem recortes, mais indicado para tetos de alvenaria, onde não há forro para embutir.

Os métodos possíveis de instalação são embutido, sobreposto e pendente (suspenso). Vale registrar dois limites técnicos que evitam especificação errada: painéis de LED não são usados como iluminação indireta e não são incorporados à parede.

Tamanhos de painel de LED: quais as medidas disponíveis?

A escolha do tamanho de painel de LED depende do formato do ambiente e, sobretudo, da compatibilidade com o forro. Os formatos geométricos disponíveis são quadrado, redondo e retangular, e as dimensões mais usadas são:

As medidas de 620 × 620 mm e 300 × 1240 mm são as que se encaixam diretamente nos forros modulares padrão, o que simplifica a instalação e a manutenção. Nesse formato, as potências mais comuns ficam na faixa de 36W a 48W, mas a potência não deve ser o critério final: o que importa é o fluxo em lúmens, como veremos adiante.

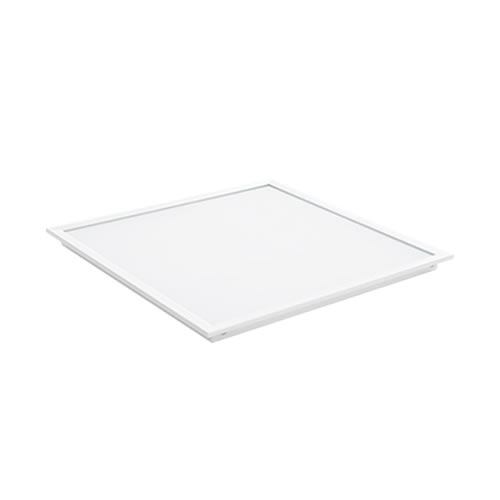

A luminária painel LED da Luter LED atende ao formato modular padrão de 620 × 620 mm, com 40W, 4.800 lm (120 lm/W), IRC >82 e 5 anos de garantia, disponível nas temperaturas 3000K, 4000K e 5000K. O portfólio completo está em nossos produtos.

Painel Downlight LED de Embutir | Luminária Painel LED

Forro modular ou gesso: a medida muda?

Não. A medida do painel não muda, mas a forma de instalação muda conforme o tipo de forro.

Os painéis LED da Luter LED são fornecidos nas medidas 620 × 620 mm e 1.240 × 300 mm. Em forros modulares, eles são instalados diretamente na estrutura do forro: o painel de 620 × 620 mm encaixa no módulo padrão, enquanto o painel de 1.240 × 300 mm ocupa metade de um módulo de 1.240 × 620 mm.

Já em forros de gesso, os mesmos painéis podem ser utilizados, porém a instalação exige presilhas para gesso (vendidas separadamente) e o projeto do forro deve ser desenvolvido, desde o início, considerando as dimensões e o sistema de fixação das luminárias. Esse planejamento garante um recorte preciso, melhor acabamento e evita adaptações durante a instalação.

Antes da compra, confirme o tipo de forro e informe essa condição no projeto luminotécnico. Essa verificação simples evita retrabalho e garante que o painel seja instalado corretamente.

Quantos lúmens o ambiente precisa por atividade?

O tamanho resolve o encaixe, mas o nível de luz é definido pela atividade. Iluminância é a quantidade de luz que chega ao plano de trabalho, medida em lux, e a NHO 11, presente na norma regulamentadora NR 17, restabelece os valores por tipo de tarefa.

Além do nível de lux, a mesma norma pede atenção ao ofuscamento e ao IRC (mínimo 80 para a maioria dos ambientes), fatores que separam um painel adequado de um que apenas “acende”.

• Leia também: a relação entre as normas NR 17 e NHO 11.

Como calcular quantos painéis um ambiente precisa?

Para estimar a quantidade de painéis LED, preencha na calculadora o tipo de ambiente, o pé-direito, a largura e o comprimento de cada sala. Ao selecionar o uso do espaço, a ferramenta considera automaticamente o nível de iluminância recomendado pela NHO 11, enquanto as dimensões informadas calculam a área em metros quadrados.

A calculadora pode ser utilizada em salas de escritório, salas de reunião, recepções, corredores, consultórios, salas de aula e outros ambientes internos. Também é possível adicionar novas salas e calcular separadamente a quantidade de painéis necessária para cada espaço.

Diferentemente do método dos lúmens, que pode apresentar variações elevadas, a calculadora utiliza parâmetros luminotécnicos desenvolvidos para oferecer uma estimativa com margem aproximada de 15% para mais ou para menos. Isso ajuda a evitar o excesso ou a falta de painéis LED, reduzindo gastos com luminárias, instalação, manutenção e consumo de energia.

A ferramenta é indicada para estimativas de até cinco salas ou ambientes. Para projetos com um número maior de espaços, solicite gratuitamente um projeto luminotécnico à Luter LED. Nossa equipe definirá a quantidade, o modelo e a disposição das luminárias em cada sala, considerando a distribuição da luz, a uniformidade, o ofuscamento e as características de uso do ambiente.

Temperatura de cor: qual usar em cada ambiente?

A tonalidade da luz deve acompanhar a função do espaço.

A escolha entre elas conversa diretamente com o tipo de tarefa: ambientes de precisão pedem luz mais fria, que favorece a atenção, enquanto áreas de convívio aceitam tons mais quentes.

Retrofit: trocar a calha fluorescente por painel de LED

Boa parte da procura por tamanhos vem de projetos de retrofit, a substituição de luminárias antigas por LED. Os painéis de 620 × 620 mm e 300 × 1240 mm foram pensados justamente para ocupar o espaço das calhas e luminárias fluorescentes em forro modular, com encaixe direto e ganho imediato de eficiência.

Nesse tipo de troca, além da medida, vale revisar o fluxo luminoso: a luminária antiga pode estar subdimensionada, e o retrofit é a hora de acertar o nível de lux por norma.

Características técnicas e durabilidade

Os painéis de LED de qualidade reúnem baixa geração de calor, o que permite instalação em ambientes internos, longa vida útil, baixa necessidade de manutenção e iluminação uniforme.

O primeiro indicador técnico a comparar é a eficiência luminosa (lm/W), a razão entre o fluxo entregue e a energia consumida. Dois painéis de 40W podem render 3.600 lm ou 4.800 lm: é o maior lm/W, e não a potência, que define o painel mais eficiente. Um bom painel modular de 620 × 620 mm opera na faixa de 120 lm/W.

A durabilidade real, por sua vez, se mede pela depreciação luminosa: a perda gradual de fluxo ao longo do uso, descrita pelos parâmetros L70 e L85. Um painel L85 de 50.000 horas mantém ao menos 85% do fluxo inicial ao fim desse período; um L70, ao menos 70%. Quanto mais o painel preserva, mais tempo o ambiente permanece dentro do lux exigido por norma, sem necessidade de troca.

A referência de qualidade do mercado é a garantia de 5 anos, que sinaliza materiais de alto padrão e menor depreciação luminosa ao longo do tempo. Comparar um painel de 1 ano de garantia a um de 5 anos é comparar categorias distintas de durabilidade.

Por que um painel de LED pisca ou queima?

Quando um painel LED pisca, apresenta mudança na cor da luz ou queima antes do esperado, o problema geralmente está relacionado à fragilidade dos componentes, principalmente do driver — a fonte responsável por controlar e estabilizar a corrente dos LEDs.

Essas falhas são mais frequentes em painéis de LED de baixa qualidade, normalmente comercializados com apenas 1 (um) ano de garantia e com pouca resistência às oscilações e aos problemas comuns da rede elétrica brasileira.

As principais causas são:

• driver de baixa qualidade ou subdimensionado, que não estabiliza corretamente a corrente elétrica;
• oscilações e surtos de tensão da rede sem proteção adequada, como DPS, sobre produtos mais frágeis;
• dimerização de painéis não dimerizáveis ou utilização de dimmer incompatível;
• dissipação térmica prejudicada pela instalação em forro sem ventilação, acelerando a depreciação, a perda de luminosidade e a mudança de cor da luz;
• emendas e conexões elétricas malfeitas.

O painel LED piscando não representa necessariamente um risco imediato, mas a falha pode evoluir, danificar o driver, provocar a queima do painel e, em determinados casos, causar curto-circuito.

Por isso, a garantia é um importante indicador de qualidade. Painéis LED com 5 (cinco) anos de garantia são projetados com drivers mais resistentes e maior proteção contra oscilações de tensão e condições comuns da rede elétrica no Brasil. Quando instalados corretamente e utilizados com os componentes compatíveis, esses painéis evitam a maior parte dos problemas de piscamento, queima prematura, alteração de cor e perda de luminosidade.

Boas práticas para prolongar a vida útil

• Não instalar dimerizador em painéis não dimerizáveis;
• Não usar drivers de marcas diferentes da do produto original;
• Respeitar a faixa de temperatura recomendada pelo fabricante;
• Priorizar produtos com garantia de 5 anos.

Esses cuidados, somados à especificação correta do tamanho e do fluxo, evitam a maior parte das trocas precoces.

Engenharia aplicada Luter LED: escolha pelo resultado por projeto, não apenas pela medida

Selecionar o tamanho do painel de LED resolve apenas o encaixe físico no forro, mas não garante que o ambiente atingirá a iluminância exigida por norma ou que ficará livre de áreas de sombra. Um projeto luminotécnico eficiente exige ir além das dimensões da luminária e analisar a distribuição da luz.

É aqui que se aplica o conceito de lux útil por watt: a engenharia da Luter LED utiliza lentes ópticas precisas para direcionar o fluxo luminoso exatamente para o plano de trabalho.

Esse controle milimétrico gera um efeito direto essencial para a sua empresa: a possibilidade de atingir o lux exigido com menos pontos de luz instalados. Como consequência, há uma redução imediata no seu CAPEX (economizando com infraestrutura, cabeamento e mão de obra de instalação) e um impacto positivo no OPEX a longo prazo, traduzido em menor consumo mensal de energia e custos de manutenção drasticamente reduzidos.

No projeto luminotécnico gratuito desenvolvido pela Luter LED, o formato, a quantidade e o posicionamento ideal dos painéis são calculados por meio de simulações computadorizadas no software DIALux. Todo esse dimensionamento é validado por meio de uma medição pós-instalação, garantindo risco zero e removendo qualquer adivinhação do seu processo de compra.

Em vez de apenas comprar medidas de painéis, receba uma solução com eficiência garantida em contrato. Solicite o seu projeto luminotécnico gratuito com a Luter LED e descubra a configuração ideal para o seu espaço.

Perguntas frequentes

Quais são os tamanhos de painel de LED mais usados?

Os quadrados de 170 × 170 mm, 220 × 220 mm, 300 × 300 mm e 620 × 620 mm, além dos retangulares de 300 x 1240 mm e 1240 × 620 mm. As medidas de 620 × 620 mm e 1240 × 300 encaixam nos forros modulares padrão.

O painel 620 × 620 serve em forro de gesso?

Sim. O painel LED 620 × 620 mm pode ser instalado em forro de gesso com presilhas específicas, vendidas separadamente. O ideal é que o gesseiro já preveja no projeto um recorte de 600 × 600 mm, garantindo melhor encaixe, fixação e acabamento da luminária.

Como escolher o tamanho do painel de LED?

Pela compatibilidade com o forro e pelo fluxo luminoso (lúmens) exigido pela atividade. O tamanho evita sombras, mas é o lúmen que garante a eficiência, o que é definido em projeto.

Quantos painéis de LED preciso por ambiente?

A quantidade de painéis LED depende do tipo de ambiente, das dimensões da sala e do pé-direito. Preencha esses dados na calculadora de painéis LED da Luter LED para obter uma estimativa automática conforme o nível de iluminação recomendado. Para projetos com mais de cinco salas ou ambientes, solicite gratuitamente um projeto luminotécnico à Luter LED.

Painel de LED de iluminação é a mesma coisa que painel de vídeo?

Não. O de iluminação é uma luminária para iluminar ambientes; o de vídeo é um display para exibir imagens. As medidas deste conteúdo se referem ao painel de iluminação.

Por que meu painel de LED começou a piscar?

Em geral, por oscilação de tensão sobre produto frágil, instalação inadequada, emendas mal feitas ou troca de halógena por LED sem substituir o transformador. Produtos com 5 anos de garantia reduzem esse risco.
