Norma NR 17 e NHO 11: regulamentação para projeto luminotécnico

NHO 11 - iluminamento em ambientes de trabalho

O que é NHO?

Desenvolvidas pela Fundação Jorge Duprat Figueiredo, Fundacentro, as NHOs – Normas de Higiene Ocupacional são uma série de diretrizes que estabelecem diferentes aspectos para procedimentos, critérios de identificação e avaliação, controle de riscos, perigos ambientais e profissionais.

As NHOs possuem como principal objetivo de promover orientações técnicas para adoção de medidas preventivas contra doenças profissionais, fatores de risco e danos potenciais à saúde e segurança dos trabalhadores em diversos ambientes ocupacionais.

Desenvolvidas a partir de estudos científicos, legislação nacional e internacional, as normas são atualizadas de acordo com as inovações tecnológicas e científicas, utilizadas por profissionais especializados por cada área abordada nas normativas.

E aqui, iremos abordar a NHO 11, que configura os padrões para procedimentos técnicos para avaliação dos níveis de iluminamento em ambientes internos de trabalho.

Continue a leitura e entenda os principais pontos abordados.

O que é a norma NHO 11?

A partir da demanda do Ministério do Trabalho em 2014, devido a dúvidas sobre a aplicação da norma NBR 8995-1 de março de 2013 e da Norma Regulamentadora de Ergonomia nº17 – NR 17, no item 17.5.3.3, foi iniciado a discussão sobre a necessidade da criação de um norma específica para a avaliação dos níveis de iluminamentos ideais para os ambientes internos de trabalho.

E em 2018, foi publicado a NHO 11 com o objetivo de estabelecer os critérios e procedimentos para avaliar os níveis mínimos de iluminamento em ambientes internos. Nela consta, os principais parâmetros que interferem em todas as áreas correlacionadas com o ambiente de trabalho, garantindo segurança e desempenho das atividades executadas.

O que mudou em relação a iluminação?

Com o desenvolvimento tecnológico e o avanço das tecnologias do sistema de iluminação, foi necessário considerar as especificidades das luminárias LED e lâmpadas, as enquadrando nos critérios para melhorar o desempenho dos ambientes corporativos.

A partir da publicação da NHO 11 e os ajustes da NR 17, a normativa tornou-se imprescindível para a iluminação das empresas e seu não cumprimento poderá acarretar em penalidades.

Além disso, para cada tipo de empresa, seja um comércio, supermercados, indústria, instituições de ensino, hospitais, entre outros, são exigidos parâmetros diferenciados e com critérios a serem cumpridos.

Quais características serão analisadas conforme a NHO 11?

A norma luminotécnica fornecerá alguns aspectos essenciais que deverão ser analisados na avaliação do sistema de iluminação. São eles: No decorrer do artigo, descreveremos os itens citados acima e suas especificidades perante a NHO 11.

Quais são os critérios mais relevantes da norma luminotécnica?

Para entendermos com clareza os aspectos mais importantes da norma de iluminação NHO11, é preciso entendermos quais são as métricas para quantificação e qualificação da iluminação do ambiente, bem como entender os pontos de avaliação das mesmas.

Métricas da NHO 11

Nível de iluminamento mínimo (E) - LUX

O nível de iluminamento, também conhecido como iluminância, é uma medida que indica a quantidade de luz incidente sobre uma superfície específica. Essa medida é expressa em LUX.

O nível de iluminamento é um aspecto fundamental no projeto luminotécnico em diversos contextos, como comercial, industrial, hospitalar, varejista entre outros. O atingimento do nível correto dos valores de LUX, afeta diretamente a percepção e conforto visual e o desempenho das atividades realizadas em um ambiente, além de garantir condições seguras, e contribuir para o bem-estar e a qualidade de vida das pessoas em geral.

Para a utilização em projetos luminotécnicos corporativos de alta eficiência, a utilização da norma de iluminação deve ser utilizada. Onde são estabelecidos os níveis mínimos de iluminamento em diferentes ambientes de trabalho.

A elaboração de um projeto de luminotécnica é imprescindível para o atingimento do LUX correto presente na norma de iluminação. Nele, é levado em consideração aspectos como a iluminação natural, tarefas realizadas, posicionamento das máquinas e áreas de produção e principalmente, é determinando os ângulos corretos para que os níveis de iluminamento ideias sejam alcançados.

“O ambiente de trabalho deve ser iluminado o mais uniformemente possível. A iluminância média de um ambiente de trabalho deve ser obtida conforme método estabelecido no Anexo 1. A iluminância medida ponto a ponto na área da tarefa não deve ser inferior a 70% da iluminância média determinada conforme o Anexo 1, mesmo que haja recomendação para um valor menor no Quadro 1.” (parágrafo retirado da normativa)

Temperatura de cor

A iluminação artificial possui diversos níveis de cores, ela está relacionada com a cor da iluminação proporcionada pelo Sol. Considerando o por do sol, como a temperatura da cor é mais quente, amarelada ou avermelhada; e ao meio-dia, a temperatura da luz é geralmente mais branca, dando mais destaque e permitindo uma melhor capacidade visual.

Dentro da norma de iluminação, é visto o termo aparência da cor, termo esse relacionado com a temperatura de cor.

Na norma de iluminação NHO11 é chamada de TCC, Temperatura de cor correlatada. Ela é dividida em três grupos, quentes, neutras e frias; e partindo do princípio de quanto mais alta a temperatura de cor, mais branca é a tonalidade da luz emitida, medida em unidades de Kelvin (K).

Para a iluminação LED as TCC mais comuns são:

Aparência da cor Temperatura de cor - TCC Estímulo proporcionado
Quente
2700K a 3500K
Relaxamento, socialização, fraternidade, acolhimento, tranquilidade e calmaria
Neutro
4000K a 5000K
Concentração, produtividade e foco
Frio
5500K a 6500K
Atenção, energia, foco e transparência

Assim, a aplicação da temperatura correta no ambiente de trabalho, irá proporcionar as condições ideais para os colaboradores executarem suas atividades e socializarem em suas pausas.

Índice de Reprodução de Cores - IRC

O índice de reprodução de cores – IRC, está associado com a capacidade da iluminação artificial em reproduzir com precisão as cores de objetos.

É uma medida importante para a iluminação, especialmente em áreas onde a precisão na reprodução de cores é crucial, como em indústrias têxteis, indústria gráfica, lojas de varejo, hospitais entre outros.

Devido a permanência por longos períodos nos locais de trabalho, a NHO 11 recomenda que as luminárias e lâmpadas possuam o IRC maior que 80, fornecendo condições adequadas para execução das atividades no local.

Ofuscamento

O ofuscamento é uma condição proporcionada pela iluminação, causado por alto brilho ou emissão da luz acima do ideal. Ele interfere na capacidade de ver claramente objetos e o ambiente ao redor.

Através da fonte de luz, gera desconforto, interferência visual, pode resultar em fadiga ocular, erros e até mesmo acidentes.

Por meio da elaboração de um projeto luminotécnico, as luminárias são adequadas para o ambiente, incorporando todas as áreas de trabalho, maquinários e quais quer outras características que irão influenciar na iluminação. Assim, através da implementação de luminárias com ângulos adequados, é possível proporcionar uma iluminação sem ofuscamento.

Cintilação - flicker

A variação rápida e perceptível de luminosidade em uma fonte de luz, é chamada de cintilação ou flicker. Essas variações ocorrem devido a flutuações na corrente elétrica que alimenta a fonte de luz, são perceptíveis em dispositivos de iluminação como lâmpadas incandescentes, lâmpadas fluorescentes ou lâmpadas LED e até mesmo, luminárias LED de baixa qualidade.

A cintilação pode causar fadiga visual, estresse, dores de cabeça e acarretar em acidentes.

Para evitar a cintilação, é importante considerar o uso de fontes de luz de melhor qualidade, como luminárias LED com 5 anos de garantia.

Direcionalidade e o Ângulo da iluminação

A direcionalidade e o ângulo da iluminação referem-se à orientação específica da fonte de luz.

Elas desempenham um papel fundamental na criação da atmosfera, dar destaque a características da área, realizar a modelagem de objetos e principalmente, proporcionar ao ambiente uma iluminação homogênea, sem pontos escuros.

Com a criação de um projeto luminotécnico, é feito o posicionamento correto das luminárias, de acordo com a área total do ambiente e sua configuração. Nele será aplicado a utilização de produtos com ângulos adequados, que irão proporcionar a diminuição da quantidade de pontos de luz, criarão um ambiente com iluminação uniforme, sem ofuscamentos, garantindo condições adequadas para o fluxo de pessoas e execução de atividades.

Homogeneidade

A homogeneidade da iluminação refere-se à uniformidade da distribuição de luz em um determinado espaço ou superfície. Em outras palavras, é a consistência da intensidade da luz em todas as partes desse ambiente.

A homogeneidade da iluminação é um aspecto importante em várias aplicações, como iluminação industrial, hospitais, escolas, universidades, shoppings, comércios e em diversos ambientes de trabalho. Quando a iluminação é homogênea, significa que não há áreas excessivamente brilhantes ou escuras, proporcionando uma experiência visual equilibrada e confortável para os ocupantes do espaço.

Um ambiente com iluminação homogênea, garante aspectos importantes que vão assegurar as melhores condições de trabalho; visualização de todos os materiais, produtos, maquinários, decorações e demais itens expostos; além de promover um local de atenção.

Para garantir essa condição tão fundamental, a elaboração de um projeto luminotécnico se torna imprescindível. Nele, toda a composição do ambiente é detalhada, adicionando luminárias com ângulos de luz apropriados para o espaço em questão, as colocando de forma estratégica para cobrir uniformemente evitando pontos de luz excessivamente brilhantes ou sombras.

Quantidade de luz em Lux e qualidade em IRC/RA mínimos a serem atendidos e sua manutenção ao longo do tempo

A intensidade e qualidade da luz também são definidas pela norma de iluminação em questão e possuem seus critérios mínimos para cada tarefa.

A manutenção é que pode ser um desafio já que muitas lâmpadas de LED e luminárias LED de baixa qualidade perdem eficiência e depreciam sua luz em um curto período, cerca de 2 anos.

Após esse período, elas continuam acesas, mas proporcionando baixa intensidade de luz, sofrem alteração da qualidade da reprodução de cores – IRC, colocando a área de tarefa fora dos padrões determinados pela norma, sem o cumprimento dos níveis de LUX e IRC.

Isso pode ser evitado atentando-se ao cálculo da vida útil utilizando a manutenção do fluxo luminoso que cada fornecedor apresenta e através da escolha de produtos com 5 anos de garantia.

Pontos de avaliação das luminárias LED

Plano de uso

As tarefas produtivas de uma empresa possuem um plano para execução, pode ser na horizontal, vertical e até mesmo inclinado, isto vai depender de cada operação a ser realizada. O padrão de altura de uma mesa de trabalho, por exemplo, é de 0,75 cm e, por isso, é muito usado como plano de uso padrão na horizontal. Mas nem sempre deve ser seguido e o ideal é analisar a tarefa do operador passo a passo para assim definir o melhor plano de uso a ser seguido em um projeto de iluminação.

Área de tarefa

É a combinação de áreas das tarefas necessárias dentro do trabalho completo do operador, podendo ou não seguir diferentes níveis de iluminação de acordo com a combinação de tarefas do usuário.

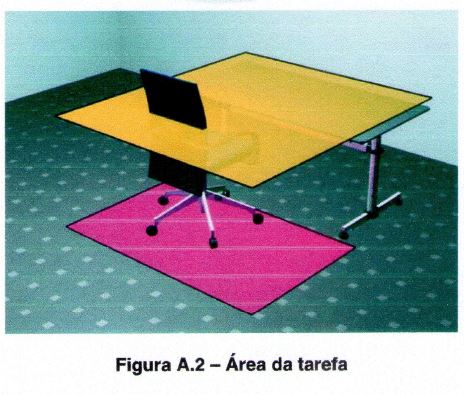

Área de tarefas
Imagem retirada da NBR ISO/CIE 8995-1 2013

Área do entorno

A área do entorno ou área adjacente é a zona de no mínimo 0,5m ao redor da área da tarefa. Este conceito estabelece níveis de homogeneidade da iluminação para menores contrastes, menos cansaço da visão e falta de concentração. A Iluminação homogênea proporciona bem-estar e menor esforço dos operadores para manter a concentração. Para saber se a iluminação está homogênea existem índices definidos pela norma de iluminação.

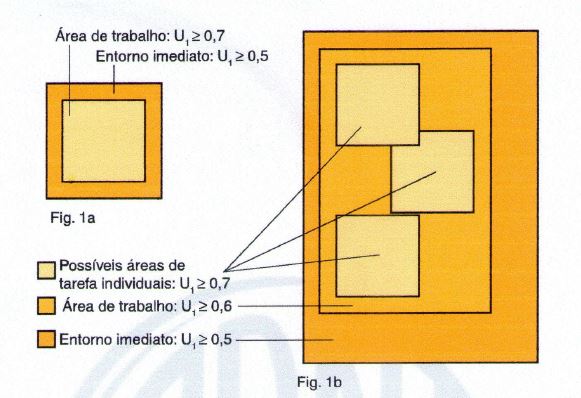

Exemplificando área de tarefas, de trabalho e entrono:

Área de trabalho
Imagem retirada da NBR ISO/CIE 8995-1 2013

Níveis de iluminamento mínimo E (lux)

Tabela de níveis de LUX e IRC

A norma de iluminação conta com uma tabela que indica os Níveis mínimos de iluminamento E (lux) em função do tipo de ambiente, tarefa ou atividade realizada nesse local.

Cada segmento, apresenta medidas específicas para cada área.

Os tipos de empresas que são contempladas na NHO 11, são:

  • Áreas gerais da edificação;
  • Edificações na agricultura;
  • Padarias;
  • Cimento, concreto e indústria de tijolos;
  • Indústrias de cerâmica e vidro;
  • Indústrias de borracha, plástica e química;
  • Indústrias de elétrica;
  • Indústrias de alimentos;
  • Fundições e plantas de fundição de metal;
  • Cabeleireiros;
  • Fabricação de joias;
  • Lavanderias e limpeza a seco;
  • Indústrias de couro;
  • Trabalho e processamento em metal;
  • Indústrias de papel;
  • Subestações;
  • Gráficas;
  • Trabalhos em ferro e aço;
  • Indústria têxtil;
  • Construção de veículos;
  • Marcenaria e indústrias de móveis;
  • Escritórios;
  • Varejo;
  • Restaurantes e hotéis;
  • Locais de entretenimento;
  • Bibliotecas;
  • Estacionamentos públicos (internos);
  • Construções educacionais;
  • Locais de assistência médica;
  • Aeroportos;
  • Locais para celebrações e cultos religiosos.

Verificação do sistema de iluminação

Lista de verificação do sistema de iluminação

A norma de iluminação fornece uma lista de quesitos que devem ser verificados após a implementação do sistema de iluminação.

Confira abaixo alguns critérios que devem ser conferidos:

  • As áreas de trabalho e as partes de equipamentos estão bem iluminadas de modo a permitir aos trabalhadores a percepção de possíveis riscos ou perigos visíveis?
  • O sistema de iluminação permite boa visualização da sinalização de segurança?
  • Os trabalhadores conseguem visualizar suas tarefas sem dificuldade?
  • Verificou-se a necessidade de iluminação específica ou suplementar?
  • As áreas de trabalho estão livres de sombras?

Além das perguntas acima para a confirmação do sistema, na NHO 11, você achará a lista completa.

Como manter as áreas dentro dos níveis de iluminamento especificados pela norma de iluminação?

As luminárias de LED possuem especificação de vida útil e por normativa simboliza o tempo até a luminária perder uma porcentagem do seu fluxo luminoso inicial. Por exemplo, se a luminária conseguir manter 70% do seu fluxo naquele período de vida é descrito como vida útil L70, ou se manter 85% do seu fluxo no período de vida é chamado L85, ou seja, a nomenclatura demonstra quanto será seu fluxo luminoso ao final de sua vida útil.

Estes dados são importantes para calcular quanto de intensidade devemos obter para que o fluxo luminoso obtido atenda as normas de iluminação durante toda a vida útil da luminária.

   A Luter Led realiza projetos de iluminação adequados para cada tipo de empresa (desde escritórios a hospitais) seguindo as especificações técnicas de acordo com as normas regulamentadoras. Nossos projetos visam a melhoria da iluminação, reduzindo custos e evitando possíveis penalidades.
