As luminárias de emergência LED, luz para iluminação de emergência, foram desenvolvidas para ocasiões que uma iluminação alternativa é requisitada, como em casos de evacuação de locais, casos de incêndios e quedas de energia.
A localização das luminárias de emergência são pensadas estrategicamente, pois além de serem obrigatórias em empresas como setores da indústria e estabelecimentos comerciais, são fundamentais na segurança dos colaboradores do local, ficando localizadas em saídas, escadas de emergência, rotas de fuga em geral e possíveis obstáculos.
Nos tópicos abaixo, vamos abordar a importância da iluminação de emergência LED e sua utilização em um projeto luminotécnico empresarial.
Confira e entenda a importância que as luminárias de emergência LED representam.
O que é Iluminação de emergência
Como destacamos, não basta ter uma iluminação comum em casos de emergência. As luminárias convencionais e até mesmo luminárias LED, não possuem um dispositivo que as mantém ligadas mesmo sem energia elétrica, algo que ocorre com as luminárias de emergência.
Ela deve ser fundamental também na visibilidade, orientação e direcionamento para zonas de evacuação de um local. Alguns locais comuns que podemos notá-la são em supermercados, por exemplo, escritórios, shopping centers e até mesmo em salas de cinema.
A ideia é garantir segurança e praticidade para as pessoas diante de algum imprevisto. Pois uma queda de luz repentina pode estar associada a outros fatores de risco, como um incêndio, desabamentos, entre outras ameaças.
Como funciona o sistema de Iluminação de emergência
As luminárias desenvolvidas para a função de iluminação de emergência, possuem um sistema o qual fica conectado a tomada durante o seu uso, possuem um dispositivo que as carrega ou até mesmo, alimentado por fontes de energia alternativas, como baterias ou geradores.
Ao ocorrer a queda de energia, o sistema faz com que ela ascenda automaticamente, realizando assim, a iluminação necessária para evacuação do local. A luminária de emergência permanece em funcionamento por certa de 3 horas após a queda da energia.
Quais são as normas sobre iluminação de emergência
Por ser um instrumento capaz de salvar vidas, esse tipo de luminária desenvolvida para iluminação de emergência, é regulamentada através de algumas normas técnicas estabelecidas pela ABNT (Associação Brasileira de Normas Técnicas).
São elas ABNT NBR 10898 elaborada especificamente para Sistema de iluminação de emergência.
A ABNT NBR 10898 descreve as característica mínimas exigíveis para as funções determinadas de um sistema de iluminação de emergência a ser instalado em ambientes em estabelecimentos, ou locais fechados e sem iluminação natural.
A partir dela entendemos a necessidade de uma norma para iluminação de emergência bem planejada, seguir os direcionamentos e as melhores práticas para instalar os dispositivos adequadamente.
Abaixo, destacamos alguns dos principais pontos da ABNT NBR 10898:
- Sinalização de emergência: a norma determina os requisitos para a sinalização de emergência, evidenciando que ela deve ser clara e visível, com rotas de fuga, saídas de emergência e outras informações relevantes apresentadas de forma eficiente;
- Tipos de sistemas de iluminação de emergência: a norma define quais os tipos de sistemas de iluminação de emergência podem ser utilizados, como sistemas de iluminação de balizamento, aclaramento, sinalização e outros;
- Cálculo da autonomia do sistema: a norma estabelece os critérios para o cálculo da autonomia do sistema de iluminação de emergência de no mínimo uma hora, considerando a potência das lâmpadas e capacidade das baterias;
- Distribuição dos equipamentos: a norma estabelece os critérios para a distribuição dos equipamentos de iluminação de emergência nos ambientes, considerando a localização das saídas de emergência, altura do pé direito, áreas de risco, entre outros fatores que são analisados no projeto luminotécnico;
- Testes e manutenção: a norma estabelece os critérios para os testes de funcionamento e manutenção dos sistemas de iluminação de emergência. Devido a sua importância, devem ser realizados periodicamente para garantir o funcionamento adequado do sistema em caso de emergência.
Além disso, um fator muito importante, é que a iluminação de emergência deve permanecer ativa até que a energia elétrica seja restaurada ou que a medida de prevenção seja concluída.
Como é feito um projeto de iluminação de emergência
A premissa para a implementação de um projeto de iluminação de emergência eficaz, é a total conformidade com a ABNT NBR 10898, auxiliado de profissionais especializados em sistemas de iluminação. Nele deve ser previsto situações de emergência como falta ou falha de energia, ou em situações de desligamento voluntário como em incêndios.
Na elaboração do projeto luminotécnico do local, alguns pontos importantes já são avaliados e auxiliam na determinação dos pontos que irão conter a iluminação de emergência. Fatores como a área que será iluminada, quantos pontos de iluminação deve conter, se o local possui iluminação natural, e claro, um dos itens mais importantes para um projeto luminotécnico de alta eficiência e segurança, a quantidade de LUX determinado para cada local.
Em situações de emergência são ideais 5 LUX em locais com desnível como escadas e passagens com obstáculos; e 3 LUX em locais planos como corredores, halls e locais de refúgio. Os valores de LUX citados para essas condições, são os valores mínimos de iluminância determinadas pela ABNT NBR 5413, norma que estabelece condições mínimas de iluminância e requisitos de segurança para a iluminação artificial em ambientes internos e externos.
Como em todos os projetos luminotécnicos, algumas características importantes são requisitos básicos para as luminárias utilizadas no projeto. E para as luminárias específicas para iluminação de emergência, não seria diferente. São elas:
- Resistência ao calor;
- Ausência de ofuscamento;
- Proteção quanto à fumaça;
- Material de construção da luminária – deve ser do tipo que impeça propagação de chama;
- índice de proteção mínimos definidos pela NBR 6146 – resistência a impacto de água, sem causar danos mecânicos nem o desprendimento da luminária (IP20 para áreas onde não seja previsto combate a incêndio com água ou IP23 ou IP40, para áreas onde seja previsto combate a incêndio com água, ou em sem proteção contra tempo).
Em projetos luminotécnicos realizados em grandes espaços como galpões e barracões, a iluminação de emergência é um item extremamente importante a ser abordado. Devido ao tamanho dos locais, apenas a utilização de painéis sinalizadores de emergência não é suficiente para atingir a quantidade de LUX determinada, e oferecer pra o colaborador uma saída segura do local.
Nesses casos, a iluminação conta com um forte aliado em suas luminárias LED, é utilizado um Driver Inversor de Emergência conhecido como Gasparzinho.
Seja a seguir como funciona a tecnologia utilizada no Gasparzinho, um grande aliado na iluminação industrial LED. A junção perfeita para as soluções luminotécnicas, com luminárias LED de alta eficiência e durabilidade, auxiliando a iluminação de emergência.

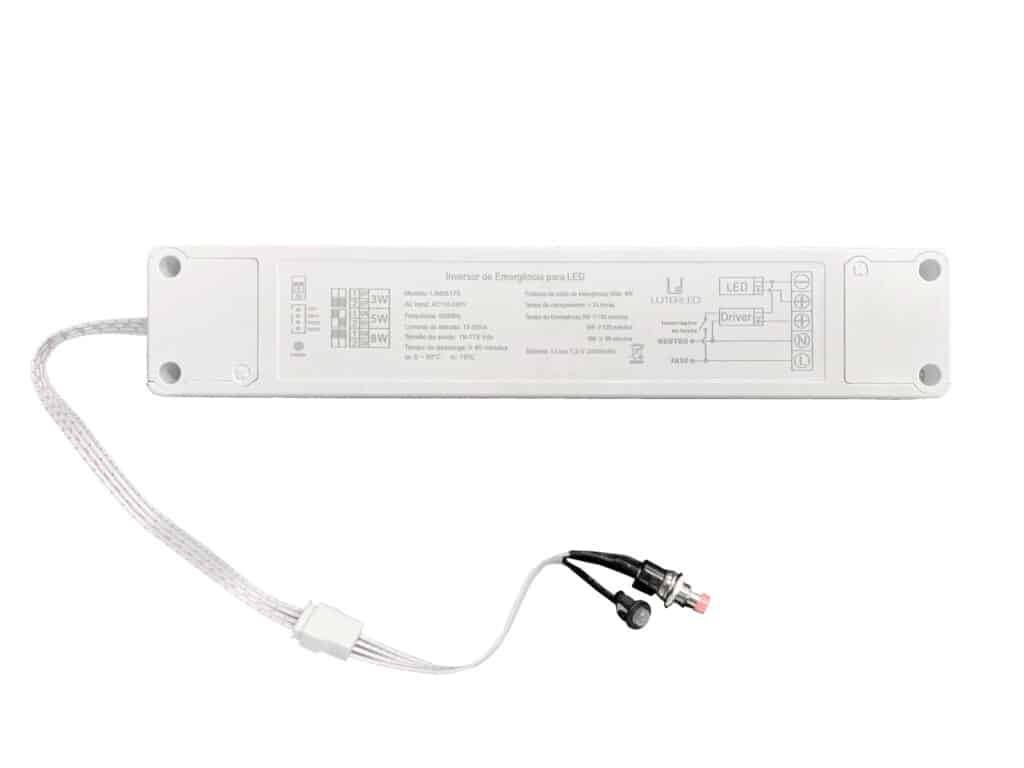

Como funciona um Driver inversor de emergência - Gasparzinho
O Gasparziho tem como função adaptar as luminária LED e as tornarem auxiliares da iluminação de emergência.
Por se tratar de um driver inversor de emergência, quando acoplado as luminárias LED, o Gasparzinho possui um cabo que ficará conectado a rede elétrica e o carregará. Método semelhante ao das baterias mencionadas anteriormente, utilizadas em outros dispositivos presentes na iluminação de emergência.
Como citado, a principal utilização do Gasparzinho são em grandes áreas industriais. Devido a dimensão desses locais, é necessário a adaptação das luminárias LED para o auxilio da iluminação de emergência.
Em casos de queda de energia, o driver é acionado fazendo com que a luminária ascenda de forma a iluminar, de 3 à 5 LUX, auxiliando na evacuação segura do local.
Um fator importante a ser mencionado sobre o Gasparzinho, é que seu cabo cabo de energia, não é o mesmo que manterá a luminária ligada. O que faz com que ambos tenham sua independência, permanecendo o driver constantemente ligado a rede elétrica, podendo manter a luminária ligada ou não.
Na Luter LED, contamos com driver inversor de emergência – Gasparzinho com voltagem de 15V até 277V.
Quais os tipos de iluminação de emergência
De acordo com a NBR 10898 existem dois tipos de iluminação de emergência, são eles: Iluminação de ambiente e Iluminação por sinalização.
A iluminação de ambiente, é conhecida também por iluminação de clareamento, é obrigatória em todos os locais que proporcionam transito de pessoas, saídas para o exterior da edificação, ou seja, é necessária para iluminar todas as rotas de saída do local. Alguns fatores são imprescindíveis para determinar a iluminação por clareamento, são eles:
- Garantir um nível mínimo de iluminamento no piso, de 3 à 5 LUX;
- Reconhecimento de obstáculos;
- Não pode deixar sombras nos degraus das escadas e/ou obstáculos;
- Garantir um tempo máximo de interrupção de 12 s para substituição entre fontes alternativas.
Já a iluminação de sinalização deve informar todas as mudanças de direção, obstáculos, saídas, escadas, entre outras, e não deve ser obstruída por adornos ou decorações. Alguns fatores são imprescindíveis para determinar a iluminação por sinalização, são eles:
- Fluxo luminoso do ponto de luz de iluminação de sinalização, deve ser no mínimo igual a 30 lm;
- A sinalização deve ser eficiente, demonstrada através de textos e/ou símbolos gráficos, reflexivos ou luminoso-transparentes;
- Os aparelhos autoluminescentes não devem emitir qualquer radiação ionizante.
Importante ressaltar que uma não substitui a outra. Por isso, é necessário avaliar a necessidade e eficácia de cada uma delas conforme as características de cada ambiente.
Basicamente, a iluminação de clareamento tem o propósito de iluminar um ambiente, parcial ou integralmente. Enquanto a iluminação de sinalização é autoexplicativa: iluminar e orientar para que as pessoas sigam a iluminação.
